1、除尘器组成

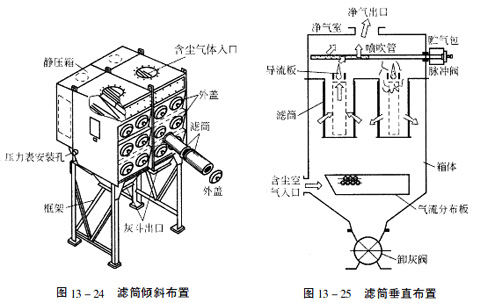

除尘器由进风管、排风管、箱体、灰斗、清灰装置、滤筒及电控装置组成，滤筒倾斜布置见图13—24，滤筒垂直布置见图13—25。

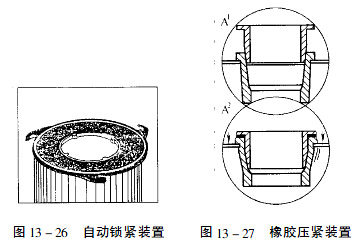

滤筒在除尘器中的布置很重要，滤筒可以垂直布置在箱体花板上，也可以倾斜布置在花板上，用螺栓固定，并挚有橡胶垫;花板下部分为过滤室，上部分为净气室。滤筒除了用螺栓固定外，方便的方法是自动锁紧装置置(见图13—26)和橡胶压紧装置(见图13—27)，这两种方法对安装和维修方便。
2、滤筒式除尘器工作原理
含尘气体进入除尘器灰斗后，由于气流断面突然扩大，气流中一部分颗粒粗大的尘粒在重力和惯性力作用下沉降下来，粒度细、密度小的尘粒进人过滤室后，通过布朗扩散和筛滤等综合效应，使粉尘沉积在滤料表面，净化后的气体进入净气室由排气管经风机排出。
滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而增大，阻力达到某一规定值时，进行清灰，此时脉冲控制仪控制电磁脉冲阀的启闭。当脉冲阀开启时，气包内的压缩空气通过电磁脉冲阀经喷吹管上的小孔喷射出一股高速、高压的引射气流，从而形成一股相当于引射气流体积1～2倍的诱导缺陷流，一同进入滤筒内，使滤筒内出现瞬间正压并产生鼓胀和微动;沉积在滤料上的粉尘脱落，掉入灰斗内，灰斗内的粉尘通过卸料器，连续排出。
这种脉冲喷吹清灰方式，是逐排滤筒顺序清灰，脉冲阀开闭一次产生一个脉冲动作，所需的时间为0.1～0.2s;脉冲阀相邻两次开闭的间隔时间为1～2min，全部滤筒完成一次清灰循环所需的时间为10～30min。由于本设备为低压脉冲清灰，所以根据设备阻力情况，应对喷吹压力、喷吹间隔和喷吹周期进行调节。
3、滤筒式除尘器清灰系统

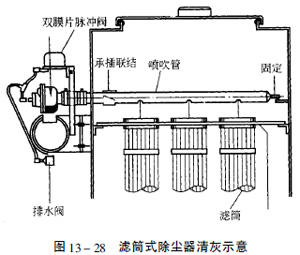

滤筒式除尘器的清灰示意见图13—28，滤筒式除尘器特别适合安装在室内生产线中，或者作为移动式除尘器应用。由于需要加工，折叠式滤筒每平方的滤料面积相对比滤袋大，而且滤筒的清灰系统要求比较高，风速一般在0.8m/min以下，比滤袋低，所以滤筒式除尘器的造价也就比袋式除尘器稍高。
由于滤筒本身是一个硬固体，不再配置骨架，所以滤筒的清灰与传统的滤袋清灰不同。图13—28所示是用一个脉冲阀喷吹三个排在一起的滤筒。滤筒的总过滤面积应有限制。
如果采用图13—28的滤筒清灰方法，即脉冲气流没有经过文丘里就直接喷吹进入滤筒内部，将会导致滤筒靠近脉冲阀的一端(上部)承受负压，而滤筒的另一端(下部)将承受正压(如图13—29)。这就会造成滤筒的上下部清灰不同而可能缩短使用寿命，并使设备不能受到清灰。
为此可在脉冲间出口或者脉冲喷吹管上安装滤筒用文丘里喷嘴。把喷吹压力的分布情况改良成比较均匀的全滤筒高度正压喷吹。
滤筒用文丘里喷嘴的结构和安装高度见图13—30。
灰尘堆积在滤筒的折叠缝中将使清灰比较困难。所以折叠面积大的滤筒(每个滤筒的过滤面积达到20—22m2)一般只适合应用于较低入口浓度的情况。
